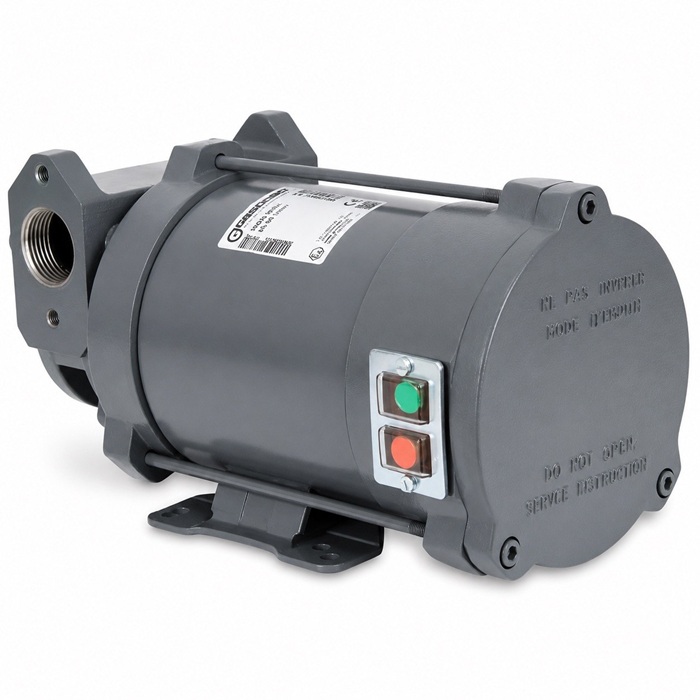

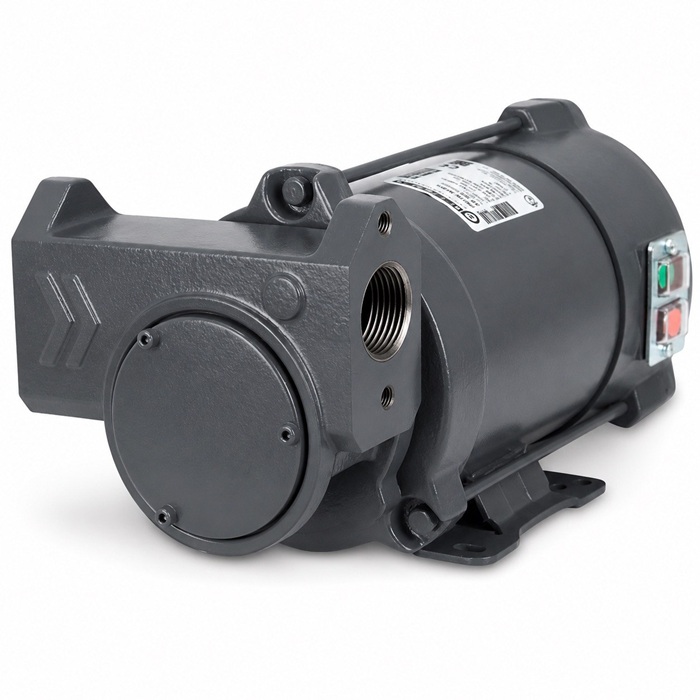

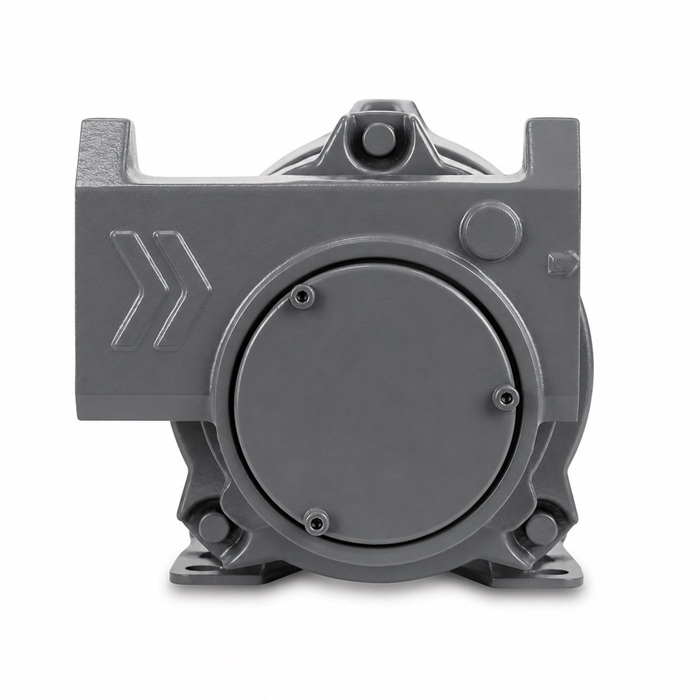

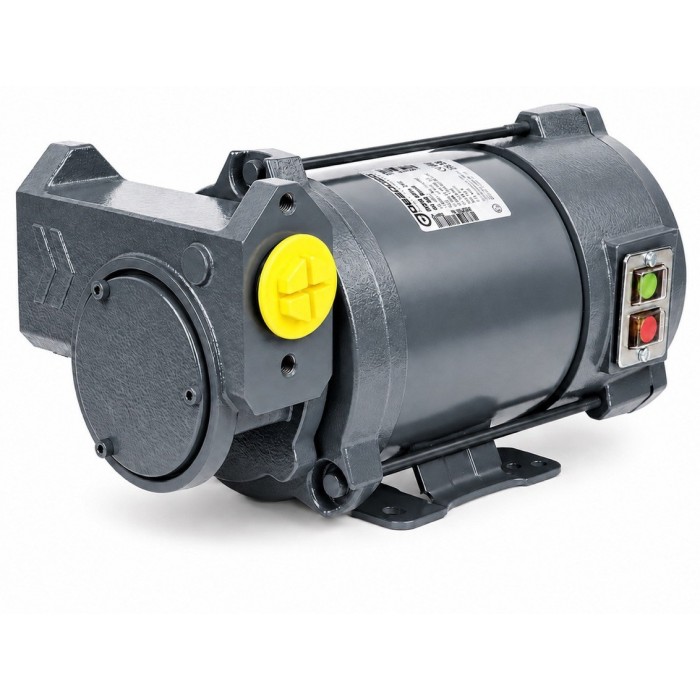

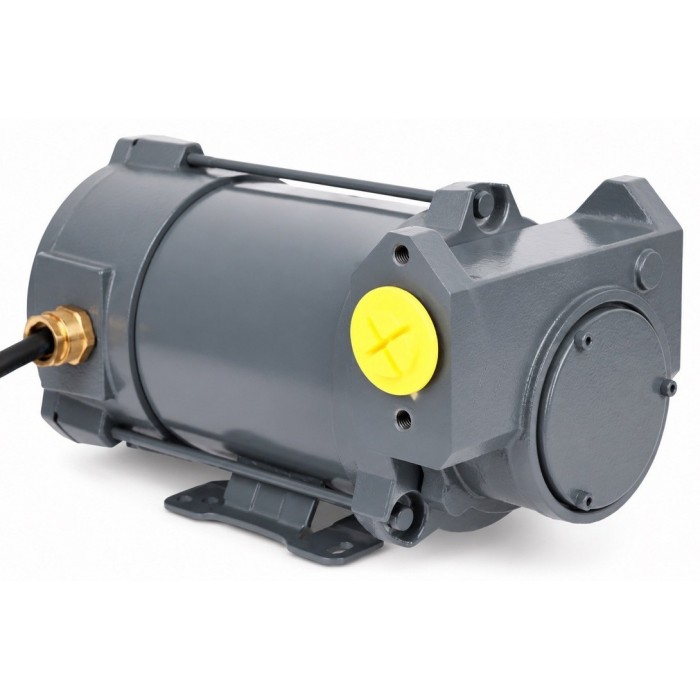

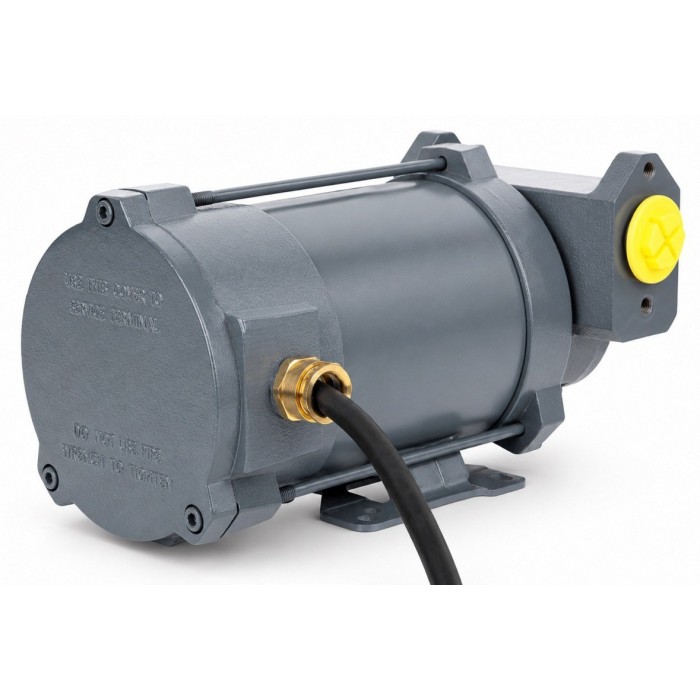

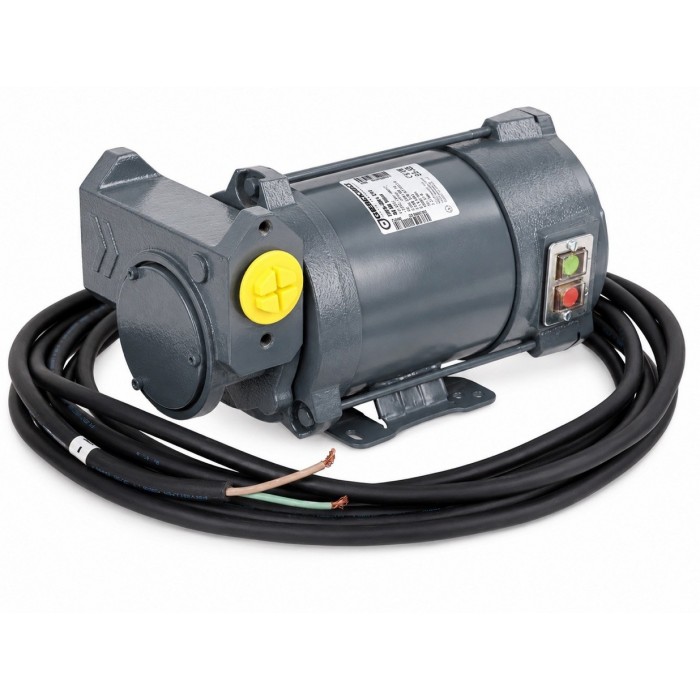

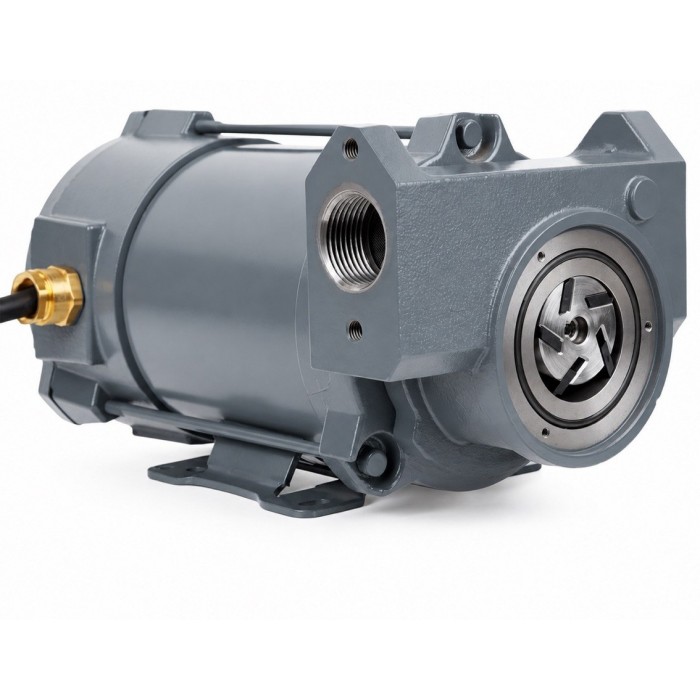

Электрический самовсасывающий насос для топлива имеет надёжную термическую защиту от перегрева и отличается высокой производительностью. Внутренний фильтр сетчатого типа, выполнен из нержавеющей стали и предотвращает попадание грязи внутрь насоса. Обводной (байпасный) клапан позволяет циркулировать бензину внутри насоса не менее 3 минут после закрытия раздаточного пистолета. Взрывозащищенное исполнение. Корпус окрашен и обеспечивает надёжную защиту от появления коррозии. Кнопка включения (ON/OFF) расположена на корпусе насоса.
Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
При покупке данного насоса действует следующая система скидок, в зависимости от комплекта дополнительного оборудования:
-3% насос + заправочный пистолет.
-4% насос + заправочный пистолет + топливный шланг.
-5% насос + счетчик + заправочный пистолет + шланг.
-7% насос + фильтр + счетчик + заправочный пистолет + шланг.
Чем больше товара вы приобретаете, тем больше ваша скидка.
Доставка по Москве
Стоимость доставки указана в карточке товара.
Минимальный заказ на доставку - 2 000 руб. При заказе на меньшую сумму - самовывоз.
При заказе от 20 000 руб. без учета скидок доставка в пределах МКАД - Бесплатно.
Стоимость доставки малогабаритного товара стоимостью от 2 000 до 20 000 руб. - от 250 руб.
Доставка осуществляется до подъезда.
Срок доставки: 1-2 рабочих дней с момента подтверждения заказа или поступления денег на р/с.
Доставка за МКАД - по договоренности.
Если вам необходим подъем тяжелого товара на этаж, просим сообщать менеджерам заранее. Стоимость данной услуги от 500 руб.
Время доставки: с 10 до 18 будние дни. В выходные дни по договоренности. Время на приемку товара не более 15 минут.
При получении товара, оплаченного по безналичному расчету, обязательно предъявление доверенности.
Доставка по России
Отправка до терминала транспортных компании: "Деловые Линии" и "ПЭК" вашего города осуществляется ЗА НАШ СЧЕТ.
Для отправки заказа через ТК оплата должна поступить за два рабочих дня!
График отправки:
"Деловые линии" - понедельник
"ПЭК" - вторник
"СДЭК" - среда, пятница
Остальные ТК по договоренности
Доставка до московских филиалов "Деловых линий" "ПЭК", "СДЭК"- Бесплатно.
Доставка до московских филиалов других ТК в пределах МКАД - 550 руб. (при сумме заказа до 20 000 руб). Заказы более 20 000 руб. - Бесплатно.
Стоимость доставки от Москвы до вашего города вы оплачиваете напрямую транспортной компании при получении товара.
Бесплатная доставка действует только при отправке наземными видами транспорта.
При заказе до 20 000 руб.
Стоимость доставки от Москвы до вашего города вы оплачиваете напрямую транспортной компании при получении товара у себя в городе.
Доставка до других тк оплачивается дополнительно и зависит от суммы заказа и расположения транспортной компании.
При оформлении заказа просим вас указывать способ отправки груза.
Стоимость доставки от Москвы до вашего города вы можете уточнить в транспортных компаниях.
Для беспрепятственного получения товара в своем городе, просим вас указывать работающие телефоны.
* Подробную информацию и условия уточняйте у менеджеров. Акции, скидки и специальные предложения не суммируются.
Стоимость самовывоза - 100 руб. При заказе от 5000 руб. - бесплатно.
Перед приездом к нам в офис просим вас обязательно узнавать наличие интересующего вас товара.
При получении товара, оплаченного по безналичному расчету, предъявление доверенности или печать организации.
Самовывоз с 9 до 18 без обеда понедельник-пятница.
Адрес:
«Нагорная»
115230 г. Москва, Электролитный проезд д. 3 стр. 88, 2 этаж
Офисно-складской терминал «ОСТ».
Схема проезда
МОНТАЖ
Двигатель имеет дополнительную тепловую защиту (резисторы с положительным ТКС), ограничивающую температуру катушки до 135 ºC. Данные резисторы должны быть подключены к устройству аварийного отключения питания, имеющему класс надежности приборов SIL-1 в соответствии с правилами стандарта EN 61508. Это устройство подлежит установке в неопасной зоне. В случае установки в классифицированной зоне, оно подлежит оснащению надлежащей защитой по месту установки.
Обратить особое внимание на заземление оборудования в сборе, его соответствие установленным техническим требованиям относительно защиты от электрических разрядов, при этом может применяться защита от потенциальных вихревых токов.
Прочитать это руководство перед монтажом комплекта или работы с ним.
УСТАНОВКА С СОБСТВЕННЫМ ОБОРУДОВАНИЕМ
- Перед подключением насоса к батарее убедиться, что параметры источника питания соответствуют указанным на заводской табличке двигателя насоса.
- По возможности, соединить трубку с насосом через фланцы. Эта система имеет преимущества по сравнению с системами на основе резьбовых соединений, поскольку насос не подвергается давлению.
- Если в установке есть жесткая труба, до и после насоса следует предусмотреть участок гибкой трубки длиной не менее 20 см.
- При резьбовом подсоединении насоса следует избегать воздействия чрезмерной силы на корпус насоса. Любое небольшое смещение между корпусом и двигателем может привести к повреждениям.
- Загерметизировать соединения шлангов или трубок тефлоном или подходящей жидкостью для уплотнений. Любое попадание воздуха через всасывающую трубку приведет к блокировке линии всасывания насоса. Убедиться в отсутствии утечек.
ВНИМАНИЕ Аккуратно очистить отверстия для всасывания и опорожнения, удалив пыль или оригинальный упаковочный материал. Убедиться, что герметизирующие жидкости или тефлон не попали в насос. В противном случае насос или перепускной трубопровод могут быть заблокированы.
- Использовать совместимые шланги. Соблюдать рекомендации по диаметрам, указанные в настоящем руководстве. Использование слишком мягкого шланга может привести к понижению мощности всасывания.
- Линия всасывания: минимальный диаметр 1" · наиболее подходящий диаметр 1 1/4"
- Напорная линия: минимальный диаметр 3/4 "· наиболее подходящий диаметр 1 "
- Установить дизельный фильтр во всасывающий шланг.
- ОБРАТНЫЙ КЛАПАН: Для условий всасывания на глубину более 2,7 м, с измерительными приборами или без них, требуется обратный клапан. Рекомендуется всегда устанавливать обратный клапан в соответствии с диаметром трубы. Эквивалентная высота максимального всасывания: 4 м для дизельного топлива/бензина. (рассчитывается как расстояние по вертикали от нижней части всасывающей трубки до впускной трубки насоса плюс потери при трении в вертикальном и горизонтальном направлениях при прохождении по трубкам, коленчатым патрубкам и т. д.). Верхние уровни падения негативно влияют на расход, приводя к ускоренной усталостной нагрузке насоса, а возможность образования кавитации резко увеличивается.
- Для высоты всасывания выше 2,7 м или для длины горизонтального всасывания 10 м, необходимо, чтобы диаметр всасывающей трубы был больше диаметра впускного отверстия насоса, т. е. 1 1/4".
- РЕКОМЕНДАЦИЯ: Если длина нагнетательного шланга в комплекте поставки превышает 5 м, рекомендуется установить невозвратный клапан на выпуске насоса или у измерительного прибора, чтобы избежать избыточного давления в фиксаторе насоса или измерительном приборе. Убедиться, что клапан установлен в правильном направлении.
- При установке электрического кабеля большей длины необходимо использовать кабель с большей площадью поперечного сечения. В противном случае, двигатель может быть поврежден. Электрокабель должен быть целостным, без вставок.
ВНИМАНИЕ Не использовать адаптеры гидравлического давления для соединений. Эти адаптеры слишком узкие, и их использование уменьшает расход и срок эксплуатации насоса.
- Угловые фитинги могут вызвать утечку расхода. Во избежание перебоев с питанием установить фитинги с минимальными рекомендуемыми характеристиками.
- Угловые фитинги, соединительные муфты, соединения должны иметь внутренний диаметр, равный или превышающий диаметр установленной трубки. Уменьшение диаметра сокращает расход и может привести к поломке двигателя.
- Установка фильтра в линию всасывания насоса позволит избежать многих поломок вследствие загрязнений и долговременной эксплуатации насоса. Установка фильтра FG-100G позволит избежать проблем с инжекторами имеющегося транспортного средства или машинного оборудования.
- При установке насоса на амортизирующие блоки уровень вибрации снижается.
- С насосом IRON-50 Ex мощностью 12 на 24v переменного тока будут использоваться пистолеты без отсечки и автоматические пистолеты. ПРИ ИСПОЛЬЗОВАНИИ ПИСТОЛЕТОВ РАСХОД УМЕНЬШАЕТСЯ НА 7-14%.
- При отсутствии всасывания во время установки насоса:
Немедленно остановить насос.
Проверить, хорошо ли загерметизирована всасывающая трубка (внутри отсутствует воздух). Убедиться, что рекомендуемые значения по высоте или длине не превышены. Если используется автоматические пистолеты, в нагнетательной линии может образоваться воздушная пробка. Вывод воздуха может быть затруднен из-за автоматического стопорного устройства, удерживающего клапан закрытым при слишком низком давлении. В таком случае разобрать пистолет и оставить насос работать до тех пор, пока жидкость не вытечет. Затем снова собрать пистолет. Можно заказать ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ по индивидуальному заказу для каждого типа насоса, позволяющие аккуратно и быстро выполнять установку на линиях всасывания и нагнетания.
- Уплотнение труб на стороне всасывания выполнено с помощью специального герметика для трубных соединений.
- Нагнетательные шланги, закрепленные латунными адаптерами, снабжены инжекторными, полностью герметизированы посредством специального герметика, и не требуют использования герметизирующих жидкостей или других элементов.
- Благодаря встроенному фильтру внутри полипропиленовых телескопических трубок отсутствуют загрязнения, что позволяет избежать помех при перекачке.
Установщик несет ответственность за использование необходимых вспомогательных принадлежностей для надлежащей работы оборудования в комплекте. Неправильное использование вспомогательных принадлежностей может привести к загрязнению или повреждению насоса и травмам персонала.
ПОДКЛЮЧЕНИЕ НАСОСА Кабель коричневого цвета должен быть подключен к ПОЛОЖИТЕЛЬНОМУ полюсу (+12v постоянного тока), кабель синего цвета – к ОТРИЦАТЕЛЬНОМУ полюсу (0v переменного тока).
ПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ НАСОСА
1. При включении насоса двигатель начинает работать, после чего начинается всасывание жидкости, открытие пистолета и перекачка дизельного топлива.
2. По завершении заправки отключить насос.
3. ВАЖНАЯ ИНФОРМАЦИЯ ОБЯЗАТЕЛЬНО ОСТАНОВИТЬ НАСОС С ПОМОЩЬЮ ВЫКЛЮЧАТЕЛЯ ИЛИ путем ОТСОЕДИНЕНИЯ ЗАЖИМОВ после завершения заполнения. В случае перекрытия потока жидкости, проходящей через пистолет, она свободно перетекает через перепускную трубку во внутренней части насоса. Комплект может быть поврежден. Насос не может работать в режиме перезапуска (при закрытом пистолете) в течение более, чем 3 минут, поскольку в противном случае насос будет серьезно поврежден. Не запускать насос, если внутри него отсутствует жидкость.
4. ВАЖНАЯ ИНФОРМАЦИЯ При работе насоса с закрытым пистолетом в шланге может возникнуть избыточное давление. ПРИ ОСТАНОВКЕ ДВИГАТЕЛЯ РЕКОМЕНДУЕТСЯ ОТКРЫТЬ ПИСТОЛЕТ, чтобы сбросить давление, накопленное в шланге
5. Использование насоса в ненадлежащих условиях может привести к увеличению температуры двигателя и последующему останову из-за срабатывания тепловой защиты двигателя.
Выключить насос и подождать, пока он остынет. Тепловая защита будет тогда отключена.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для поддержания насоса в наилучшем состоянии требуется периодически выполнять следующее:
1. На линии всасывания насосов IRON-50 Ex мощностью 12 или 24v постоянного тока установлен извлекаемый фильтр, препятствующий попаданию твердых примесей в насос и/или измерительный прибор. Отсутствие этих примесей продлевает срок эксплуатации насоса.
2. Проверить фильтр на наличие скопившихся отходов.
3. Проверить шланг и пистолет на предмет износа или поломки. Повреждение насоса или пистолета может представлять потенциальный риск и/или угрозу для окружающей среды.
РЕМОНТ
Ремонт двигателя должен осуществляться только в авторизованных сервисных центрах. Перед отправкой насосов их следует очистить и откачать из них жидкость.
Если насос по ошибке используется с жидкостями, не относящимися к дизельному топливу, он должен быть промыт необходимое количество раз, к нему должна быть приложена заметка с указанием типа перекаченных жидкостей. Насосы, не имеющие этих спецификаций, не принимаются ни в сервисных центрах, ни на заводе.
При заказе запасных частей убедиться в том, что указаны код запасной части, ее описание и серийный номер. Это гарантирует правильность поставки требуемых запасных частей.
