Счетчики импульсов представляют собой специализированные
устройства, предназначенные для точного измерения и учета объема топлива,
проходящего через систему. Они широко применяются в топливных раздаточных
системах, где требуется контроль расхода дизельного топлива, масла, антифриза и
других жидкостей. Такие счетчики генерируют электрические импульсы,
пропорциональные объему жидкости, что позволяет интегрировать их с внешними
системами мониторинга и управления. В настоящей статье рассматривается принцип
работы и ключевые особенности этих устройств на примерах оборудования от
производителей Gespasa и Piusi, с опорой на данные из специализированных
источников.
Принцип работы счетчиков импульсов
Основной принцип функционирования счетчиков импульсов
основан на преобразовании механического движения жидкости в электрические
сигналы. В большинстве моделей используется механика с овальными шестернями или
турбинным механизмом. При прохождении топлива через счетчик жидкость приводит в
движение внутренние элементы, такие как шестерни или турбина, которые, в свою
очередь, активируют датчики для генерации импульсов. Каждый импульс
соответствует определенному объему жидкости, что обеспечивает точный подсчет.
Эти сигналы передаются на внешние устройства, такие как компьютеры или
контроллеры, для дальнейшей обработки и учета.
Например, в моделях с овальными шестернями шестерни
вращаются синхронно с потоком, создавая импульсы с фиксированной частотой на
литр топлива. Турбинные счетчики, напротив, используют вращение турбины под давлением
жидкости для аналогичного эффекта. Точность измерений обычно составляет от 0,5%
до 1%, в зависимости от модели и условий эксплуатации. Устройства поддерживают
калибровку для адаптации к различным типам жидкостей и сохраняют настройки для
надежной работы.
Особенности счетчиков импульсов
Счетчики импульсов обладают рядом характеристик,
обеспечивающих их эффективность в учете топлива. Ключевыми являются точность,
диапазон производительности, устойчивость к внешним факторам и совместимость с
системами. Они часто оснащены корпусами из алюминия, пластика или нержавеющей
стали для защиты от коррозии и механических повреждений. Рабочий диапазон
температур варьируется от -30°C до +60°C, а максимальное давление может
достигать 55 бар. Импульсный выход упрощает интеграцию с автоматизированными
системами, позволяя дистанционный мониторинг и предотвращение
несанкционированного использования топлива.
Дополнительные особенности включают компактные габариты для
удобства монтажа, низкий вес и встроенные фильтры для очистки жидкости.
Гарантийный срок обычно составляет 1 год, с возможностью эксплуатации в
условиях высокой влажности (до 95%). Такие устройства подходят для различных
жидкостей, включая дизельное топливо, масло и антифриз, с учетом вязкости до
2000 сСт.
Примеры оборудования от Gespasa
Оборудование Gespasa отличается надежностью и адаптивностью

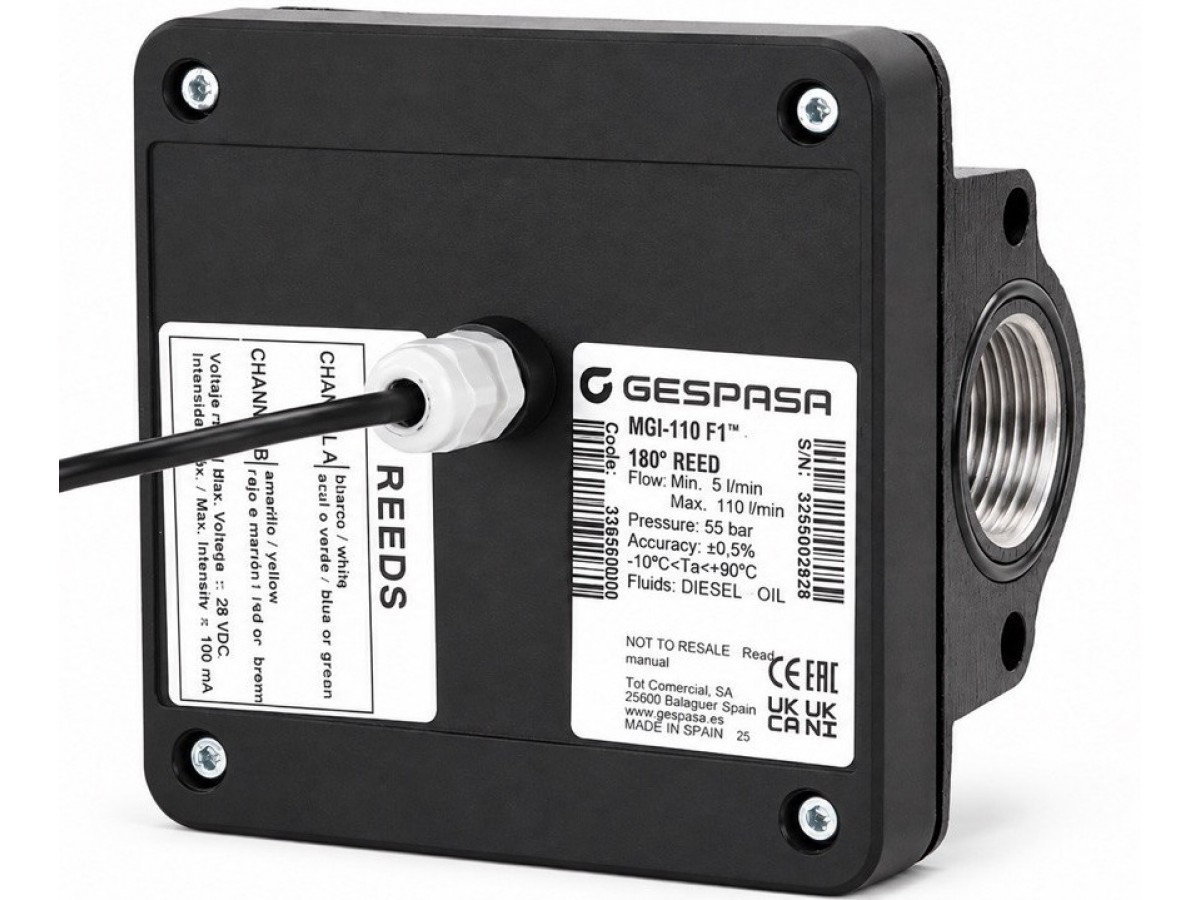

к промышленным условиям. Модель MGI-110 представляет собой механический счетчик
с импульсным выходом, работающий на основе овальных шестерен. Он генерирует 41
импульс на литр, обеспечивая точность ±0,5%. Производительность составляет
5–110 л/мин при давлении до 55 бар. Корпус из пластика имеет габариты
12,3×9×12,3 см и вес 1,1 кг. Устройство подходит для дизельного топлива и
масла, с диапазоном температур от -10°C до +50°C. Особенностью является
отсутствие дисплея, что упрощает конструкцию, но требует внешней электроники
для отображения данных.

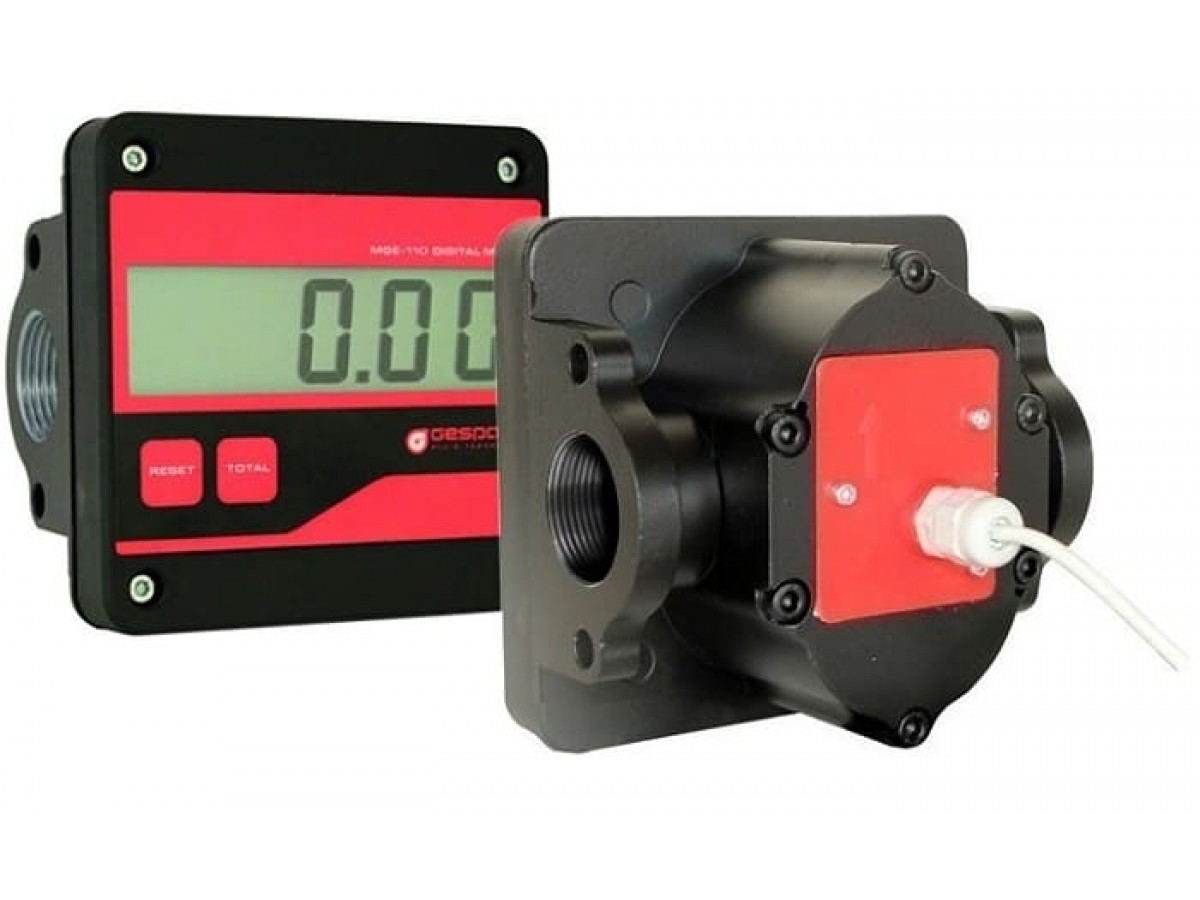

Аналогичная модель MGE/I-110 от Gespasa также использует
электронный принцип с овальными шестернями, генерируя 41 импульс на литр. Она
оснащена дисплеем для отображения значений в различных форматах (например,
999,99 л) и сохраняет калибровочные параметры. Проток — 5–110 л/мин, точность
±0,5%, вес 1,2 кг. Устройство устойчиво к влажности до 95% и работает при
температурах от -10°C до +50°C.
Примеры оборудования от Piusi
Производитель Piusi предлагает модели с акцентом на
универсальность и интеграцию. Счетчик K600/3 работает на основе овальных
шестерен, генерируя импульсы для учета дизельного топлива и антифриза.
Производительность — 10–100 л/мин, точность 0,5%, максимальное давление 30 бар.
Соединение — 1 дюйм, что обеспечивает простоту установки.
Модель K600/4 pulser оснащена овальными шестернями из
ацетальной смолы и встроенным фильтром. Она генерирует 26 импульсов на литр, с
протоком 15–150 л/мин и точностью 0,5%. Корпус из алюминиевого сплава имеет
габариты 200×120×140 мм и вес 3,2 кг. Устройство подходит для дизеля, масла и
биодизеля, с давлением до 20 бар.
Turbinox 90° от Piusi использует турбинный принцип,
генерируя 88 импульсов на литр. Производительность — 10–40 л/мин, точность 1%,
корпус из нержавеющей стали. Оно морозоустойчиво (до -30°C) и предназначено для
AdBlue и воды, с максимальным давлением 20 бар.
Заключение:
Счетчики импульсов от Gespasa и Piusi обеспечивают точный учет топлива благодаря надежным механическим и электронным компонентам. Их принцип работы на основе импульсной генерации позволяет эффективно интегрировать устройства в системы контроля. Выбор модели зависит от требуемой производительности, типа жидкости и условий эксплуатации.
